产品系数

适用范围：

适用于薄板类（钣金类）零件及小孔径的钻孔及攻丝。

结构组成：

1）床身 床身由钢板和钢管焊接而成，经人工时效处理。铸铁工作台上有若干垂直相交的T型槽条同时台面上钻攻若干螺纹孔，其上可放置待加工的工件，通过T型槽条用压板将工件压紧。床身左右各布置两条高承载力的直线滚动导轨，双侧同步驱动横梁，保证定位精度和重复定位精度。
2) 横梁 横梁采用钢板焊接而成，经人工时效处理，消除内应力。在横梁前面安装两条高承载力的直线滚动导轨；在导轨之间配有一根精密滚珠丝杠，带动横向溜板在X向移动。
3）主轴系统 动力头的垂直（Z轴）运动由直线滚柱导轨导向，由伺服电机通过滚珠丝杠驱动，动力头采用BT40电主轴，带气动松紧刀。
4）排屑器 采用平板链式排屑器，置于床身内部，铁屑和冷却液均汇集到排屑器中，铁屑被运送到运屑车中，冷却液经排屑器回流到冷却水箱中。

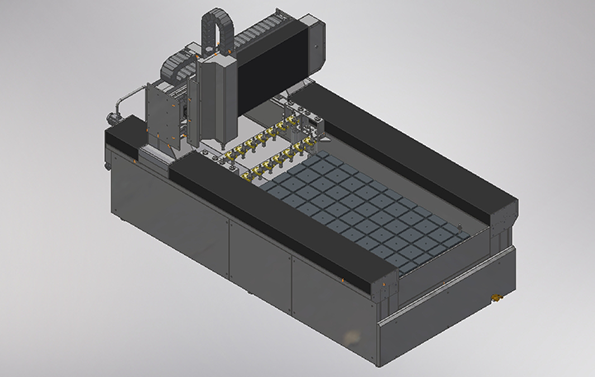

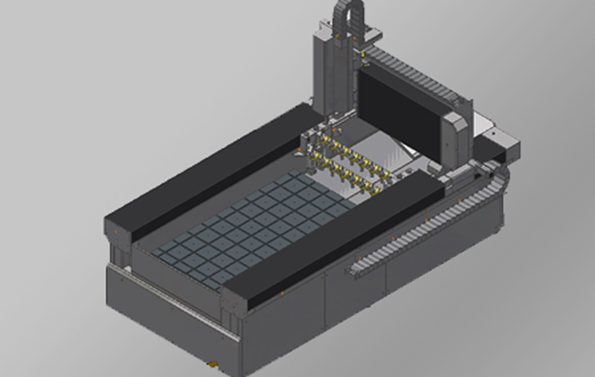

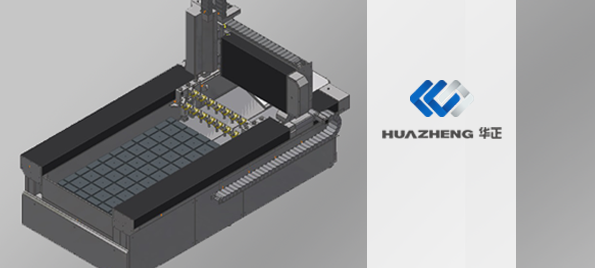

外观图
